除尘系统中通风管道设计应注意哪些问题

2021-06-30 09:30:16

一个完整的除尘系统包括吸尘罩、通风管道、除尘器、风机四个部分。通风管道(简称管道)是运送含尘气流的通道,它将吸尘罩、除尘器及风机等部分连接成一体。管道设计是否合理,直接影响到整个除尘系统的效果。因此,必须全面考虑管道设计中的各种问题,以获得比较合理、有效的方案。


1.1 弯头

弯头是连接管道的常见构件,其阻力大小与弯管直径d、曲率半径R以及弯管所分的节数等因素有关。曲率半径R越大,阻力越小。但当R大于2~2.5d时,弯管阻力不再显著降低,而占用的空间则过大,使系统管道、部件及设备不易布置,故从实用出发,在设计中R一般取1~2d,90°弯头一般分成4~6节。


1.2 三通

在集中风网的除尘系统中,常采用气流汇合部件——三通。合流三通中两支管气流速度不同时,会发生引射作用,同时伴随有能量交换,即流速大的失去能量,流速小的得到能量,但总的能量是损失的。为了减小三通的阻力,应避免出现引射现象。设计时*好使两个支管与总管的气流速度相等,即V1=V2=V3,则两支管与总管截面直径之间的关系为d12+d22=d32。

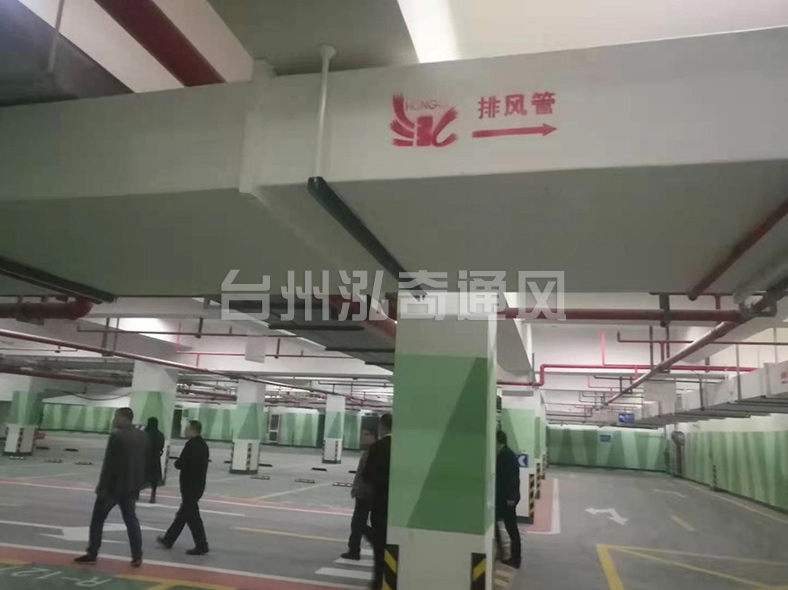

通风管道


三通的阻力与气流方向有关,两支管间的夹角一般取15°~30°,以保证气流畅通,减少阻力损失。三通不能采用T形连接,因为T形连接的三通阻力比合理的连接方式大4~5倍。


另外,尽量避免使用四通,因为气流在四通干扰很大,严重影响吸风效果,降低系统的效率。


1.3 渐扩管

气体在管道中流动时,如管道的截面骤然由小变大,则气流也骤然扩大,引起较大的冲击压力损失。为减小阻力损失,通常采用平滑过渡的渐扩管。渐扩管的阻力是由于截面扩大时,气流因惯性作用来不及扩大而形成涡流区所造成的。渐扩角а越大,涡流区越大,能量损失也越大。当a超过45°时,压力损失相当于冲击损失。为了减小渐扩管阻力,必须尽量减小渐扩角a,但a越小,渐扩管的长度也越大。通常,渐扩角a以30°为宜。


1.4 管道与风机的接口及出口

风机运转时会产生振动,为减小振动对管道的影响,在管道与风机相接的地方*好用一段软管(如帆布软管)。在风机的出口处一般采用直管,当受到安装位置的限制,需要在风机出口处安装弯头时,弯头的转向应与风机叶轮的旋转方向一致。


管道的出口气流排入大气,当气流由管道口排出时,气流在排出前所具有的能量将全部损失掉。为减少出口动压损失,可把出口作成渐扩角不大的渐扩管,出口处*好不要设风帽或其它物件,同时尽量降低排风口气流速度。
